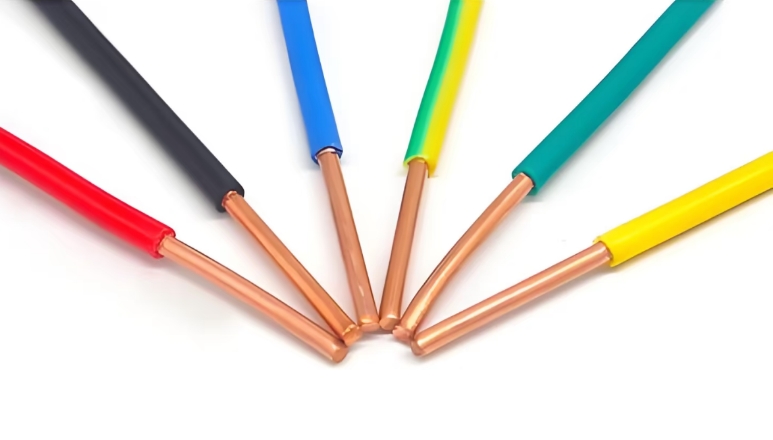

“电线”和“电缆”两者之间其实并没有严格的界限。通常将芯数少、直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆。

按照国家GB/T2900.10-2013的电线电缆定义为：用以传输电能、信息和实现电磁能转换的线材产品。为便于选用及提高产品的适用性，我国的电线电缆产品按其用途可分为裸电线、绕组线、电力电缆、通信电缆和通信光缆、电气装备用电线电缆。

更多线缆分类详解可查看【往期文章】电线电缆分为这6大类，你听说过吗？

二、电线电缆命名原则

1产品名称中包括的内容

产品应用场合或大小类名称

产品结构材料或型式；

产品的重要特征或附加特征

基本按以上顺序命名，有时为了强调重要或特殊标识，将特殊标识写在前面或相应的结构描述前。

2结构描述的顺序

电线电缆命名的总体原则是由内到外，按照下面的层次来描述：

①类别、用途→②导体材质→③内绝缘→④内护套→⑤结构特征→⑥铠装层→⑦外护套→⑧特殊使用标识

三、组成型号的代码

1、类别、用途，由1~2个字母组成，不同的字母代表的是不同的线：

A：安装线

B：布电线

C：船用电缆

K：控制电缆

N：农用电缆

P：信号电缆

R：软线

U：矿用电缆

Y：移动电缆

M：煤矿用

JK：绝缘架空电缆

2、导体材质，由1个字母组成：

T：铜导体(大多数时候省略展示)

L：铝导体

G：钢芯

R：铜软线

3、内绝缘，由1~2个字母组成：

F：聚四氟乙烯

G：硅橡胶混合物

V：聚氯乙烯（PVC塑料）

X：橡胶（天然丁苯胶混合物）

Y：聚乙烯

YJ：交联聚乙烯（XLPE）

YY：乙烯（乙酸乙烯橡皮混合物）

Z：油浸纸绝缘

4、内护套，由1个字母组成：

F：氯丁橡胶护套

H：橡胶护套

L：铝护套

N：尼龙护套

V：聚氯乙烯护套（PVC）

Y：聚乙烯护套

Q：铅护套

5、结构特征，由1~2个字母组成：

B：扁平型电缆

C：重型电缆

CY：充油电缆

D：不滴流电缆

F：分相电缆

G：高压电缆

H：电焊机用

P：屏蔽电缆

P1：铜丝缠绕屏蔽

P2：铜带屏蔽

P3：铝塑复合带屏蔽

Q：轻型电缆

R：柔性软电缆

S：双绞型电缆

Z：直流电缆

6、铠装层，由1个数字组成：

1：联锁铠装

2：双层钢带铠装

3：细圆钢丝铠装

4：粗圆钢丝铠装

5：皱纹（轧纹）钢带铠装

6：双铝（或铝合金带）带

7：铜丝编织铠装

7、外护套，由1个数字组成：

1：纤维外被

2：聚氯乙烯护套（PVC）

3：聚乙烯护套

8、特殊使用标识，由2~3个字母组成，如果产品有特殊使用标识，一般会被放在型号的最前面：

ZR：阻燃

NH：耐火

DH：防火

TH：湿热地区使用

TA:干热带

FY：防白蚁

WDZ：低烟无卤阻燃

WDN：低烟无卤耐火

ZA/ZB/ZC:阻燃等级
