电力电缆有哪些种类？

电力电缆有哪些种类？

电力电缆的种类繁多，按绝缘材料、电能传输形式、结构特征、安装敷设环境条件可分为不同种类。

按绝缘材料分类：油纸绝缘型、塑料绝缘型和橡胶绝缘型。

按电能传输形式分类：可分为交流电缆和直流电缆。

按结构特征分类：统包型、分相型、钢管型、扁平型和自容型。

按敷设环境条件分类：有地下直埋、地下管道、空气中、水底过河、矿井、高海拔、盐雾、大高差、多移动、潮热区等。一般环境因素对护层的结构影响较大。

其它：按电压等级可分为高压电缆和低压电缆；按芯数可分为单芯电缆和多芯电缆等。

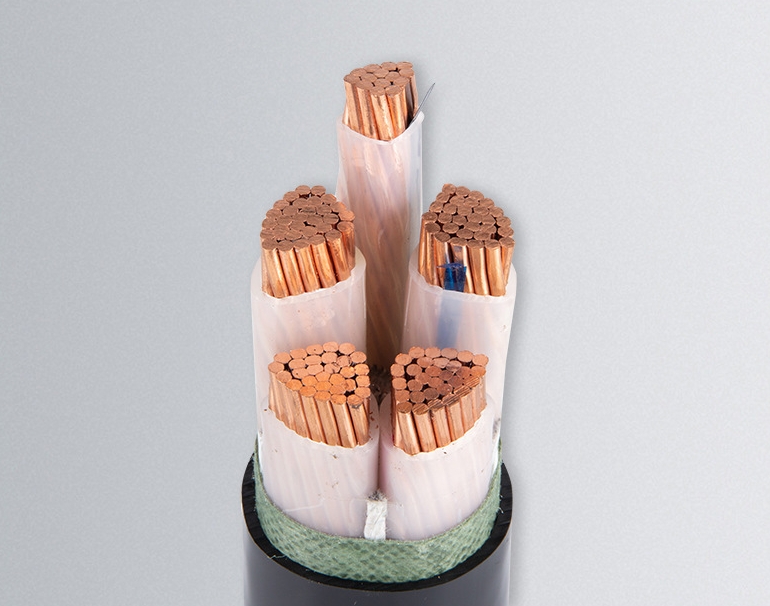

电力电缆的结构

导体

导体是用来传导电流的。导体种类繁多，按材料分，有铜芯和铝芯两种；按缆芯的数目分，有单芯、双芯、三芯和四芯4种；按导体的形状分，有圆形、椭圆形和扇形3种；按电缆导体的填充系数大小分，有紧压和非紧压2种。

绝缘层

绝缘层是用来保证导体之间、导体与外界的绝缘，使电流沿导体传输。绝缘层包括分相绝缘和统包绝缘，统包绝缘在分相绝缘之外。绝缘层所用材料有油锓纸、橡皮、聚氯乙烯、聚乙烯和交联聚乙烯等。

保护层

电力电缆的保护层分内护层和外护层两部分。内护层主要是保护电缆统包绝缘不受潮湿和防止电缆浸渍剂外流以及轻度机械损伤；所用材料有铅包、铝包、橡套、聚氯乙烯套和聚乙烯套等。外护层是用来保护内护层的，防止内护层受机械损伤或化学腐蚀等，包括铠装层和外被层两部分。所用材料，一般铠装层为钢带或钢丝，外被层为纤维绕包、聚绿乙烯护套和聚乙烯护套。
